نقد و بررسی اجمالی

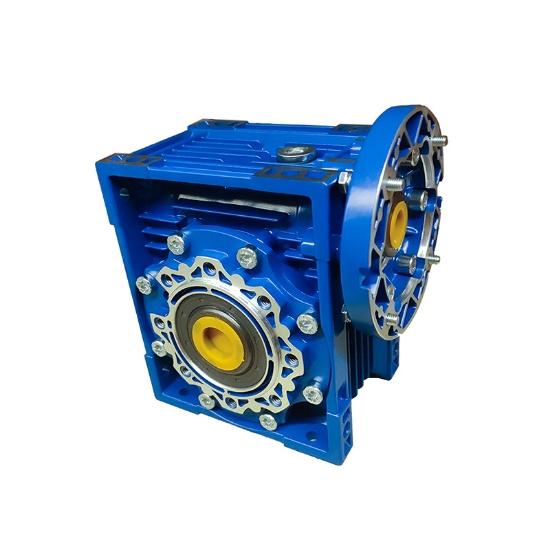

گیربکس حلزونی استارشاین تیپ 75 و در کل کلیه گیربکس های حلزونی به صورت کلی از دو بخش اصلی تشکیل شده است. محور فولادی به نام ماردون که جریان انرژی را از ورودی دریافت کرده و به یک چرخ دنده بشقابی از جنس برنج سخت شده می رساند.
این ساده ترین تعریفی است که می توان از نحوه عملکرد این نوع گیربکس کرد. اما اگر بخواهیم به صورت دقیق تری به این موضوع نگاه کنیم متوجه خواهیم شد که اساس کار همه گیربکس های صنعتی به همین گونه است.
ماردون انرژی را از منبع انرژی یا دستگاه مقابل دریافت کرده و به وسیله چرخ دنده برنجی که پیش تر گفتیم گشتاور مورد نظر برای استفاده را تامین می کند. از دیگر اجزای گیربکس می توان به شافت، بلبرینگ و پوسته اشاره کرد. جنس پوسته گیربکس در تیپ های پایین عموما به صورت آلومینیومی است.
این امر باعث کاهش وزن چشم گیر و سهلوت در استفاده آن هاست. اما در تیپ های بالاتر مثل تیپ 90 که مصارف سنگین تری دارند از جنس چدن ساخته می شود تا مقاومت بالاتری داشته باشند. از دیگر اجزای آن شافت ، بلبرینگ و یک پوسته مکعبی شکل می باشد.
چرخدنده ورودی این گیربکس از جنس برنج سخت شده و سنگ زده ساخته شده تا باعث افزایش طول عمر و صدای کمتر گیربکس حین فعالیت شود.
برای خرید گیربکس حلزونی تیپ 75 به چند نکته مهم باید توجه داشت:
تیپ و اندازه:
بر اساس دنده های خروجی گیربکس حلزونی به تیپ های مختلف تبدیل می شود که بر این اساس قطر شافت خروجی و قطر شافت ورودی تغییر میکند. بنابراین با توجه به ابعاد و اندازه ها قدرت الکتروموتوری که قصد خرید آن را دارید متفاوت است.
نسبت و فریم
به زبانی بسیار ساده هرچه نسبت گیربکس بالاتر رود تعداد دور های خروجی کمتر شده و قدرت گیربکس بالاتر می رود.
از نسبت های 1/7.5 – 1/10 – 1/15 – 1/20 – 1/25 – 1/30 – 1/40 – 1/50 – 1/60 – 1/80 – 1/100 در برای گیربکس های حلزونی در بازار وجود دارد.
این گیربکس در نسبت های 1/7.5 – 1/10 – 1/15 – 1/20 – 1/25 – 1/30 – 1/40 – 1/50 – 1/60 – 1/80 – 1/100 قابل خریداری می باشد. همچنین باید اشاره کرد که این گیربکس در فریم 80،90 و 100 با پوسته آلومنیومی در فروشگاه صنعتی ای اس تی کالا موجود است.
قدرت و گشتاور
در استفاده هایی که بار روی گیربکس زیاد است گیربکسی باید انتخاب شود که دور خروجی کمتر اما قدرت بیشتری منتقل می کند. این ساده ترین تعریف گشتاور است.
برای خرید گیربکس صنعتی حلزونی تیپ 75 توجه داشته باشید قطر شافت خروجی 28 است و شافت های ورودی 28 و 24 است که با این موضوع برای انتخاب الکتروموتور برای این گیربکس حتما باید الکتروموتور 1.1 1.5KW-KW2.2-KW3-KW4-KWانتخاب کرد.
فریم و نوع اتصال
ابعاد گیربکس از جمله فلنچ و شافت ورودی گیربکس برای اتصال به الکتروموتور تک فاز به اصطلاح فریم نامیده می شود. هر تیپ از گیربکس های حلزونی معمولا داری چند فریم هستند که ابعاد شافت ورودی در هر فریم منحصر به فرد می باشد.
این نوع گیربکس در انواع نوار نقاله، انواع میکسر، همزن، نوار نقاله مواد غذایی و…. مورد استفاده قرار می گیرد و به دو مدل اتصال فلنچ کوچک(B14) و فلنچ بزرگ (B5)تقسیم می شود.
در گیربکس حلزونی تیپ 75 وظیفه انتقال نیرو توسط دو چرخ دنده انجام می پذیرد. الکتروگیربکس حلزونی در واقع گیربکس کوپله شده با موتور می باشد .
